一、設備概述

    本機床為根據需要定制專機主要用工件的切縫加工。具有切削效率高、鋸口窄、節能省料、操作簡單等特點。

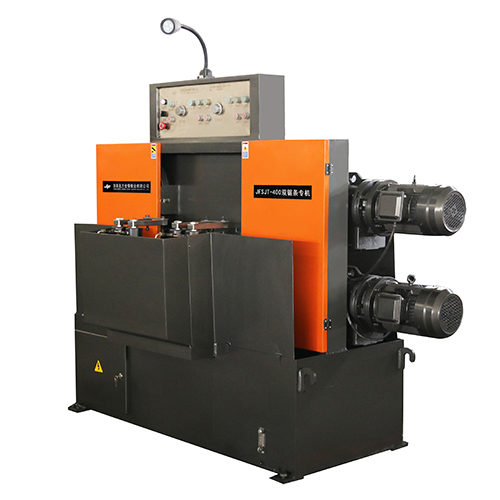

    本機床采用臥式結構，上下雙鋸條同時鋸切，提高了鋸切效率和鋸切精度，鋸條、主機位于設備護罩內腔內，安全系數高，是批量鋸切的理想設備。

二、主要技術參數

1. 最大鋸削規格：          切槽寬度：36 ±1mm

                                          有效鋸切行程：120mm

                                          有效鋸切寬度：400mm

2. 鋸條規格：                 34×1.1 mm

3. 鋸條線速度：              60m/min

4. 鋸片進給速度：           液壓無極調速

5. 工件壓緊方式：           下壓油缸

6. 機床輸入電源電壓：    AC380V  50Hz

7. 主電機功率：               2.2kW/2臺

8. 液壓電機功率：            0.75KW（葉片泵）

9. 外工作臺尺寸：            1000×400mm（長×寬）

10. 工作臺承重：               約100KG

11. 工作臺移動行程：        200mm

12. 工作臺導向：               導軌

13. 工位數量：                  4件

14. 工件定位方式：           前擋板+專用工裝共同定位

15. 設備重量：                  約1.5噸

16.外形尺寸（長×寬×高）：     L2260×W2025×H1700
