青島凱能鍋爐設備公司余熱鍋爐整體采用立式布置、管箱式結構，鍋爐管箱內由上而下依次設有過熱器段、高壓蒸發器段、省煤器段和自除氧段，其中高壓蒸發器段設有多組蒸發器。針形管是整個余熱鍋爐中主要的熱交換部件。為了使余熱鍋爐充分回收礦熱爐排氣廢熱，獲得較大的蒸汽產量

KNPT系列針形管余熱鍋爐，是專為煙氣余熱回收而設計的專用高效節能產品。采用帶有擴展受熱面的針形管強化傳熱元件作為余熱鍋爐的受熱面，水管煙側的受熱面可大大增加，同時煙氣流經針形管表面時形成強烈的紊流，起到提高傳熱效率和減少煙灰積聚的作用。該余熱鍋爐具有結構簡單、熱效率高、運行壽命長、安全可靠、維護方便等優點。

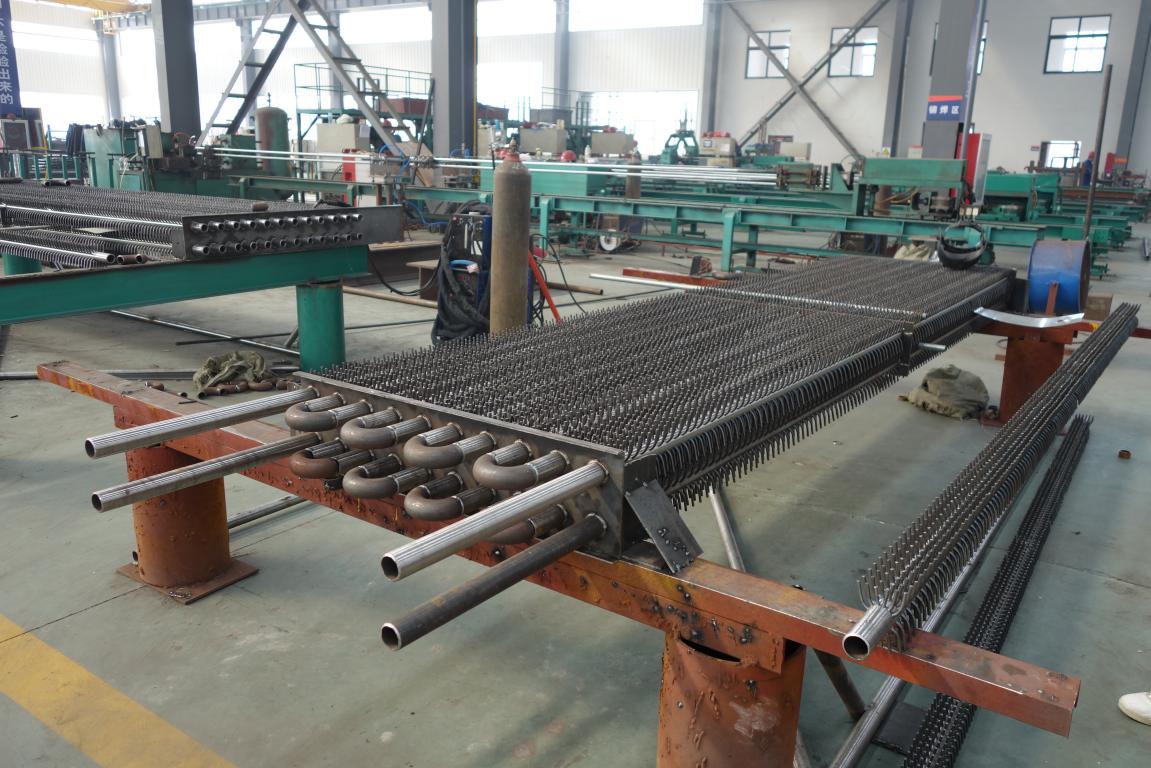

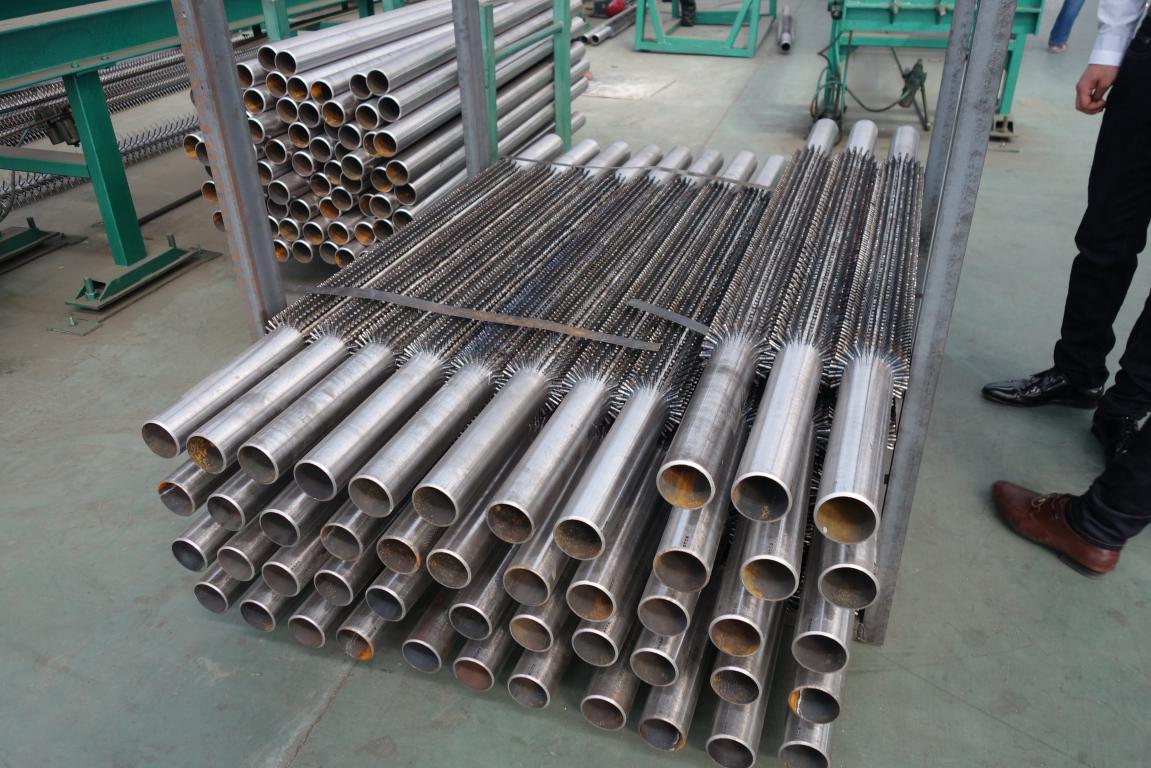

圖1：余熱鍋爐主要換熱元件--針形管

2.3具有良好自清灰功能

由于針形管針肋是一種懸臂結構，在氣流的沖擊作用下，針肋產生震動，使煙灰很難積結。加上煙氣強烈的紊流沖刷，使針形管換熱元件具有較強的自清灰能力。

2.4重量輕、體積小、能耗低、熱效率高

本設備由于采用立式布置，實現了煙氣與水的逆向換熱，體積重量大幅降低。單位長度上的換熱面積大，采用針形管的換熱面積是光管的7-8倍，是螺旋翅片管的1.3-2.2倍。因而，在相同換熱面積下，設備投資大大降低，在設備布置安裝方面，為用戶提供了較大空間。

2.5綜合性價比較高

由于本余熱鍋爐采用針形管強化換熱元件，立式模塊化的布置結構，在相同蒸汽產量及換熱面積下，余熱鍋爐的制造、安裝及基礎建設等整體投資費用都大大降低，采用針形管余熱鍋爐是光管余熱鍋爐投資費用的60-70%，在設備安裝布置方面，也為用戶提供了較大的空間。

2.6耐震消音

由于設備結構設計和針形管的自身結構特點，使其具有消聲器的結構特征，因此設備能起到消聲器的作用。

2.7安裝、使用、維修方便

設備安裝時只需將設備聯接到冶煉爐的排煙出口上，設備即可投入正常運行；余熱鍋爐設有檢查門，可根據實際情況確定清灰周期，確保換熱效果，增長使用壽命。

（一）蒸汽的生產過程

圖2是余熱鍋爐的結構示意圖，從圖中可以看出產汽的過程。

從煉鋼廠出口的煙氣，經煙道到余熱鍋爐入口，煙氣自上而下流動，流經過熱器段、高壓蒸發器段、省煤器段和自除氧段，最后排出煙囪。煙氣溫度降低，產生 過熱蒸汽帶動汽輪機發電。
